本項目為.patch自用辦公室,我們思考在當前疫情環境中,人工成本增加及資源緊張的大背景下,作為設計師應該如何應對及解決更為多變的新辦公需求。
低成本、可拆卸、易安裝、集中運輸、模塊化、定製化,我們思考整理了一係列關鍵詞也逐漸清晰了本次的目標,即打造一套可滿足定製化需求,並可以快速反複拆組的低成本模塊化裝配式係統。

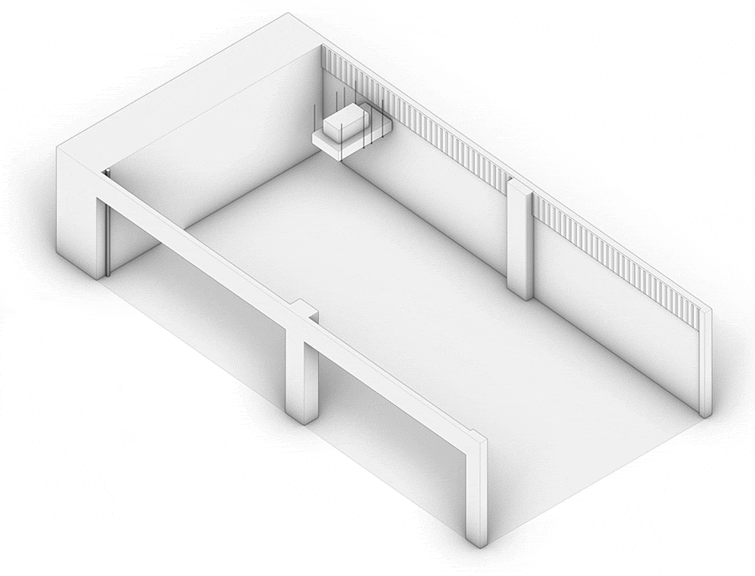

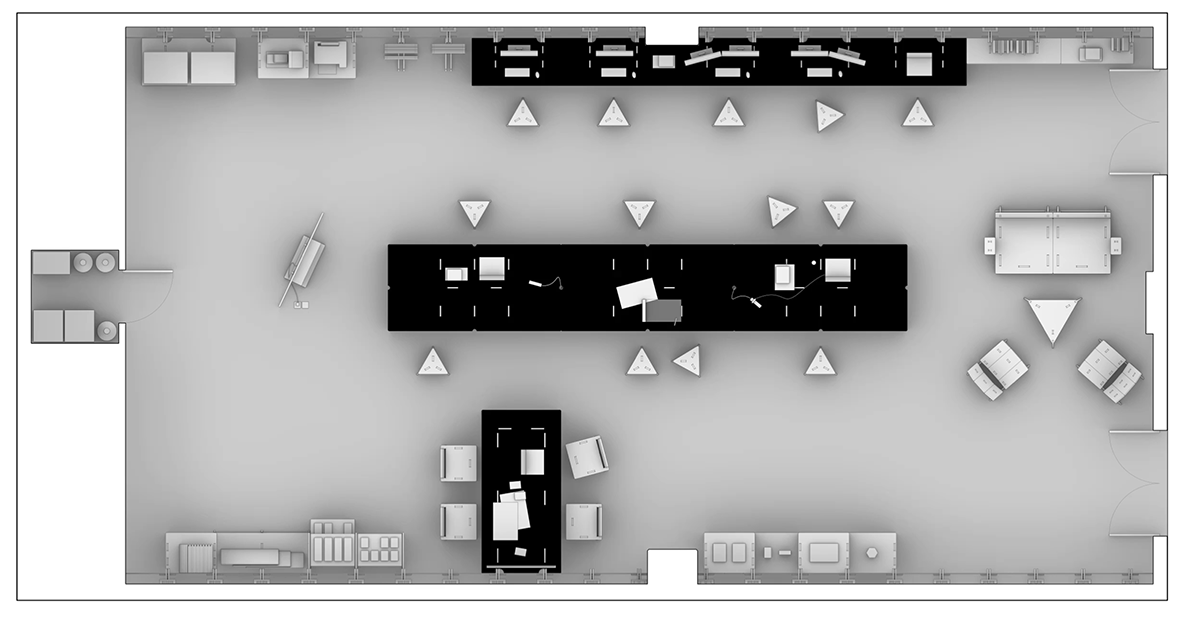

∇ 辦公室空間構成圖解
我們調研了常見的裝配式方案並總結了一係列問題:1.構件安裝複雜,需要專業技術工種進行安裝;2.對於場地基礎條件的要求過高,很難滿足安裝條件;3.對於定製化需求的滿足有限,單獨開模成本高昂;4.使用的零部件過多,需多個廠家配合等諸多問題。

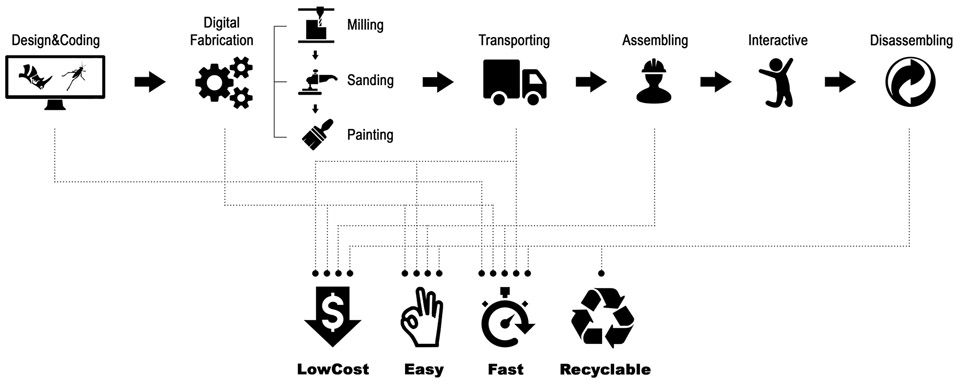

∇ 設計策略
簡化材料&運輸
我們本次使用單一材料多層板(plywood),運用CNC數控機床對材料進行精細化加工,材料統一,可集中運輸,提高效率,降低成本。同時全部材料可回收,更利於環保。
整個項目使用50張尺寸為 2440mm*1220mm*18mm,20張9mm的預製板,僅需一輛小型貨車單次運輸即可。

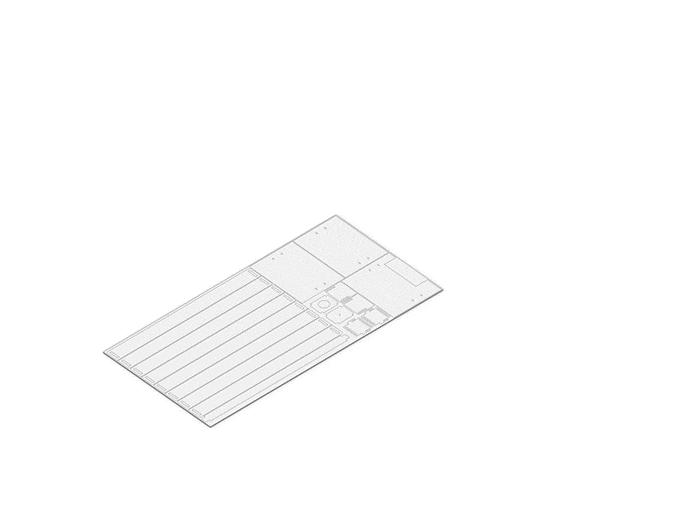

∇ 材料圖解
簡化安裝&定製
我們對於構件及節點的設計,目標於簡化到一看就懂,有手就會,且構件不需要單獨開模,五金及配件均使用市麵最常見的常規型號,采用榫卯配合螺絲加固的方式,簡化安裝,降低成本,通過不同的模塊組合滿足不同的場景應用。以No Nail No Glue(不用釘子不用膠水)為基礎原則,所有的構件都可以做到反複拆卸拚裝。整個空間3個安裝工人累計用時38小時首次安裝完畢.

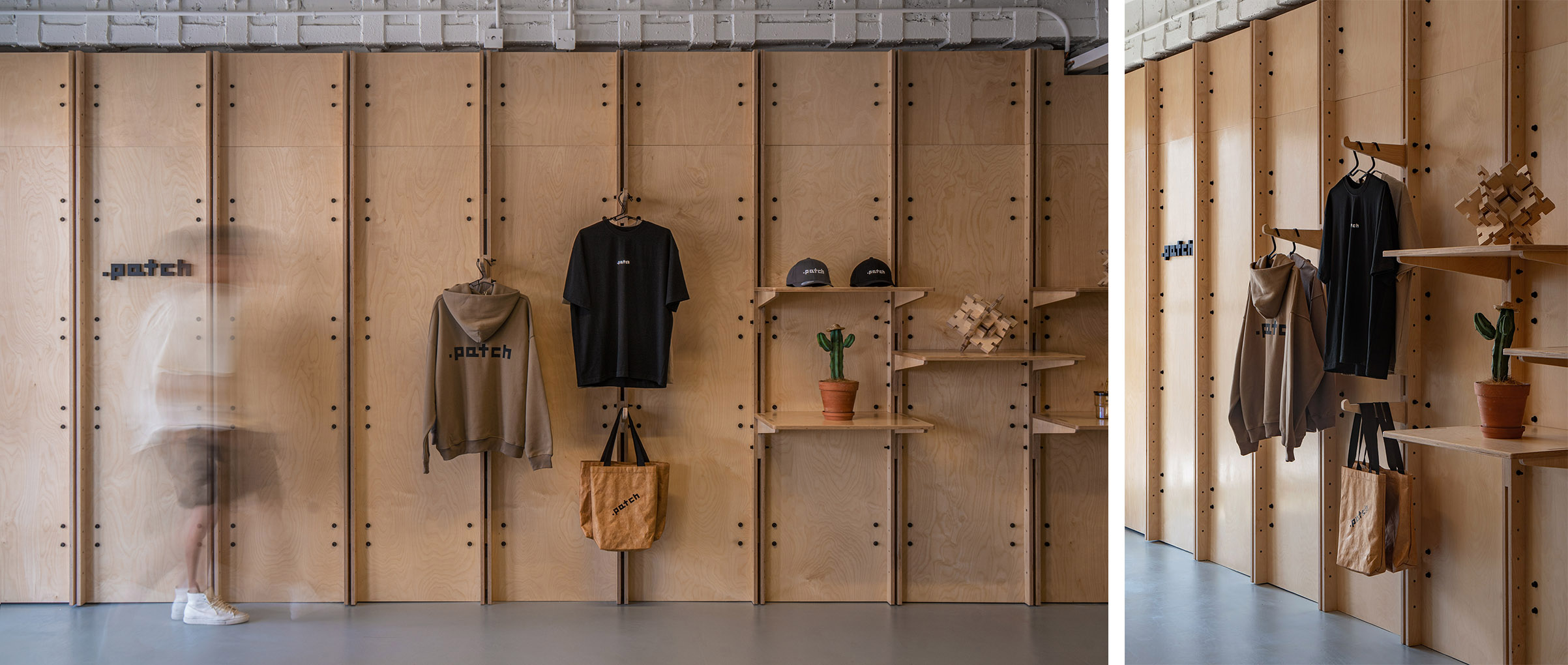

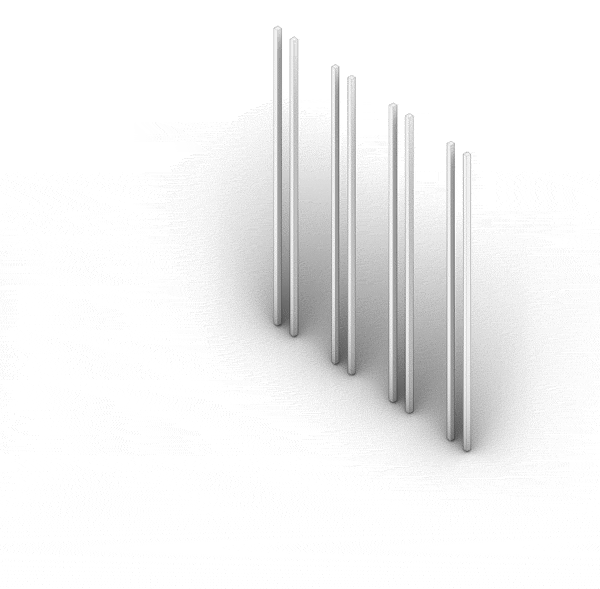

∇ 多功能置物架構成圖解
空間自由組合
模塊化的構件及家具可進行多樣的組合和拚接,使空間使用更加靈活多變,可快速調整適配不同的工作及生活場景,提升空間的使用效率。

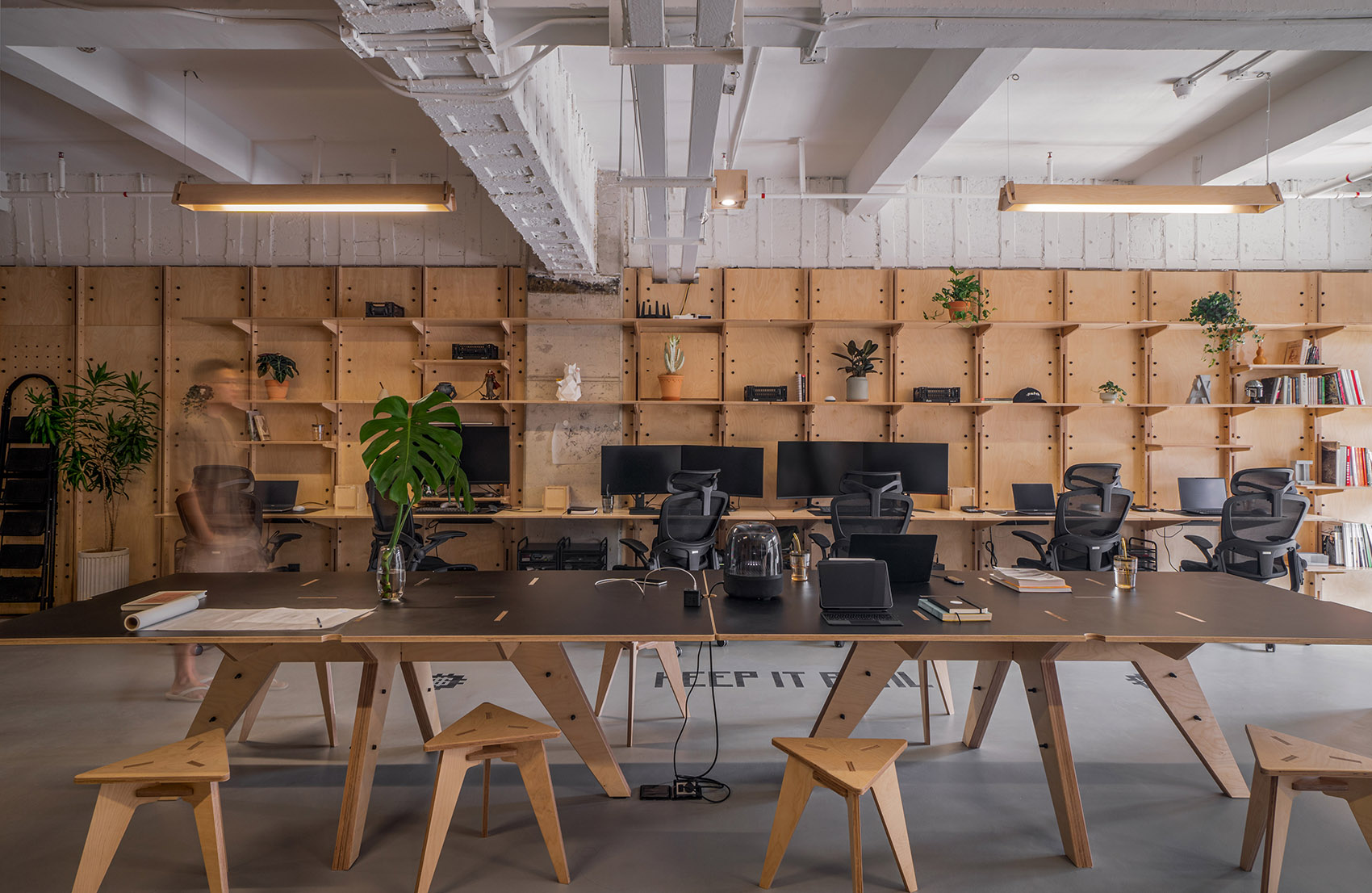

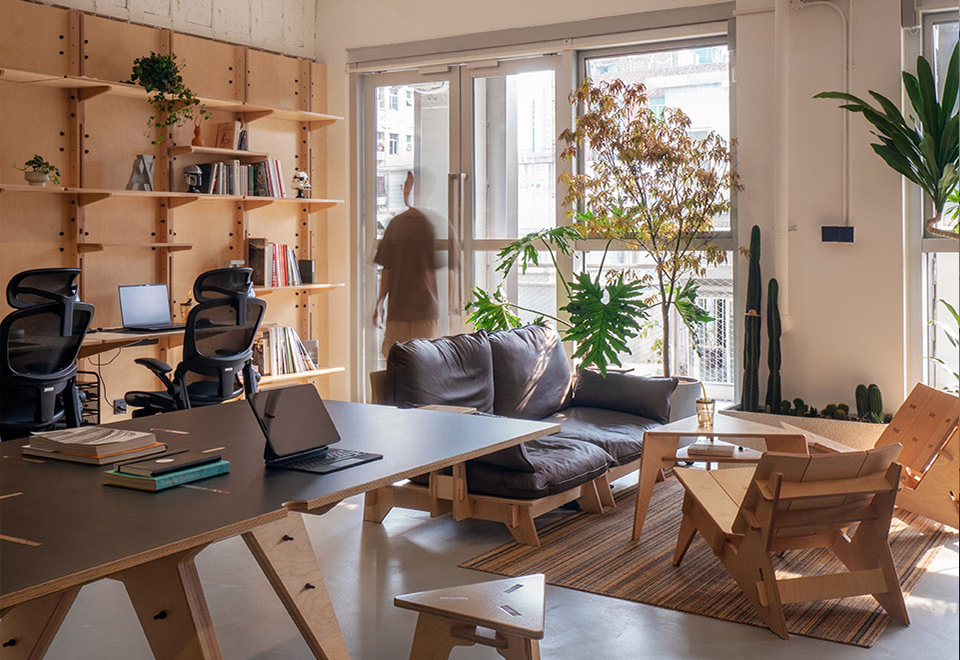

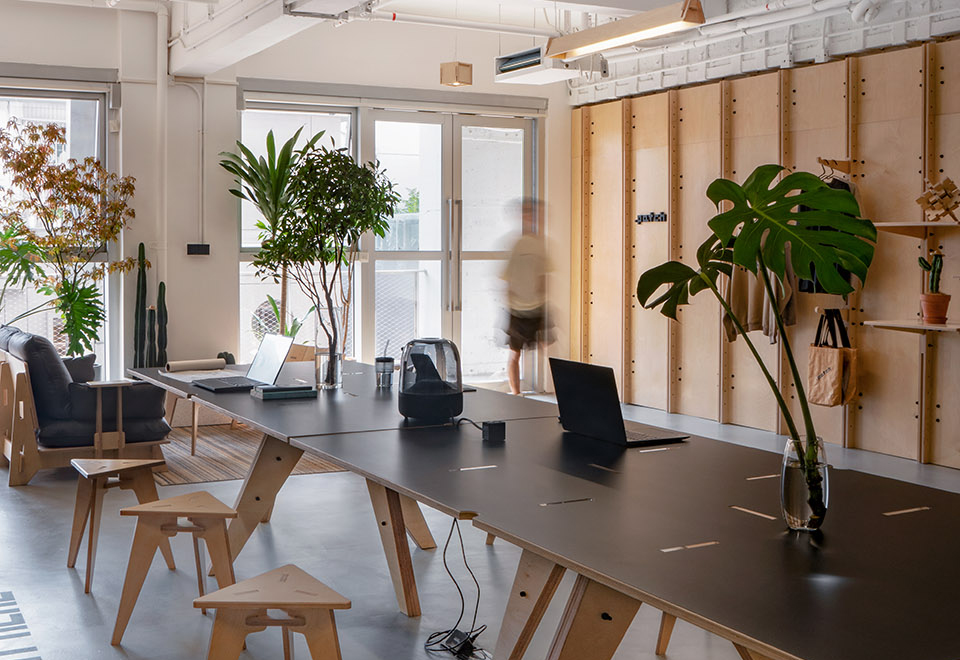

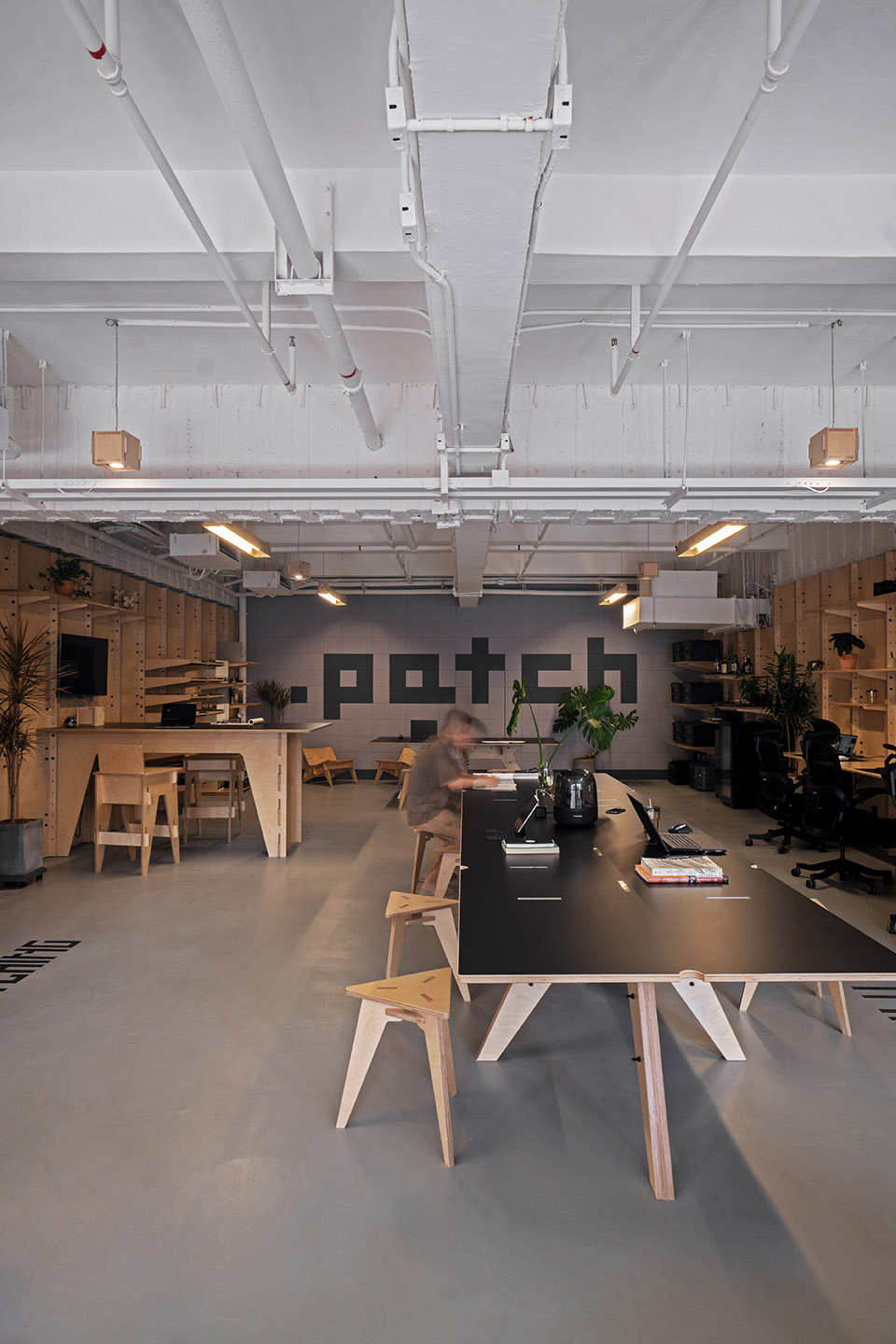

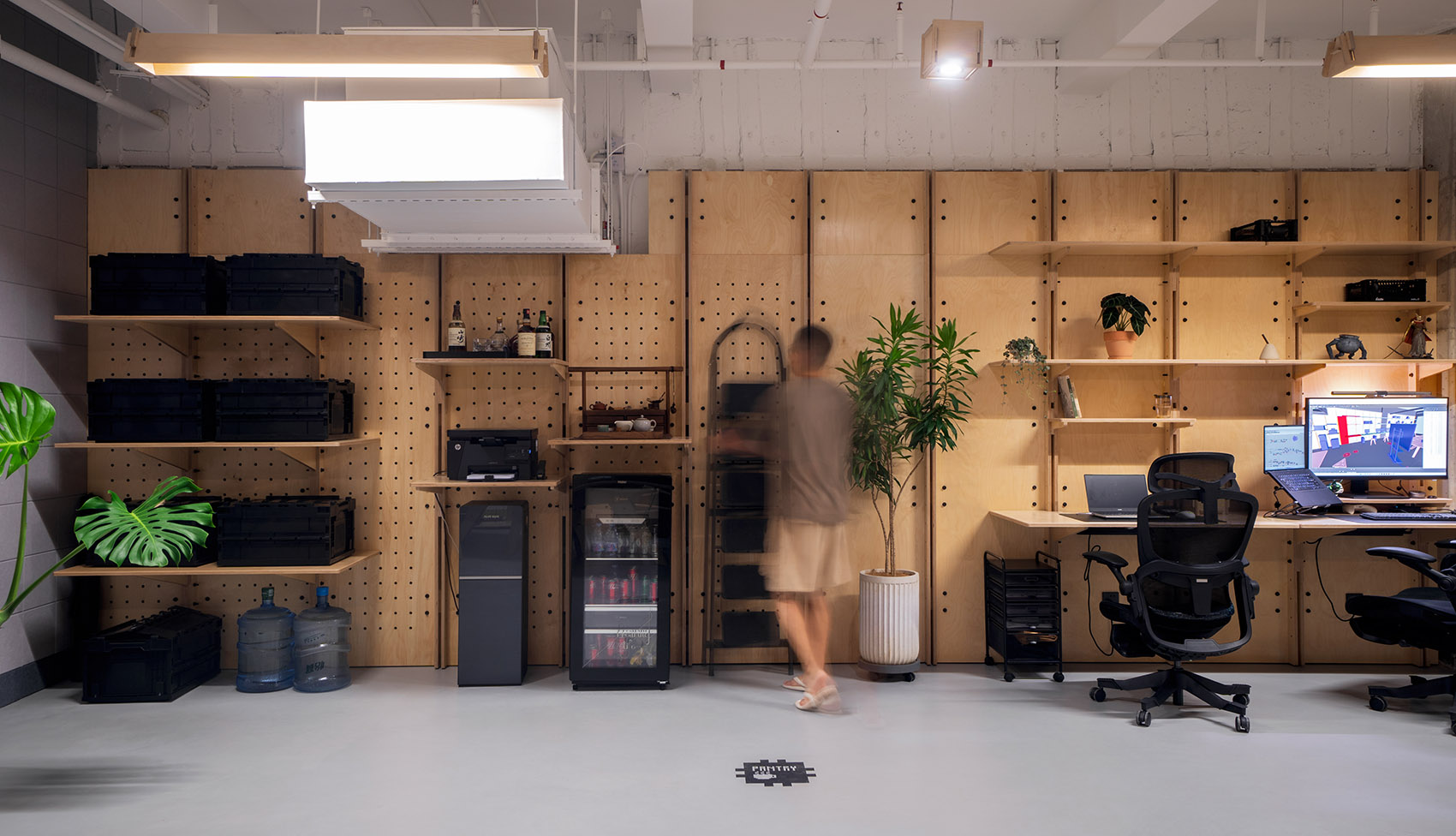

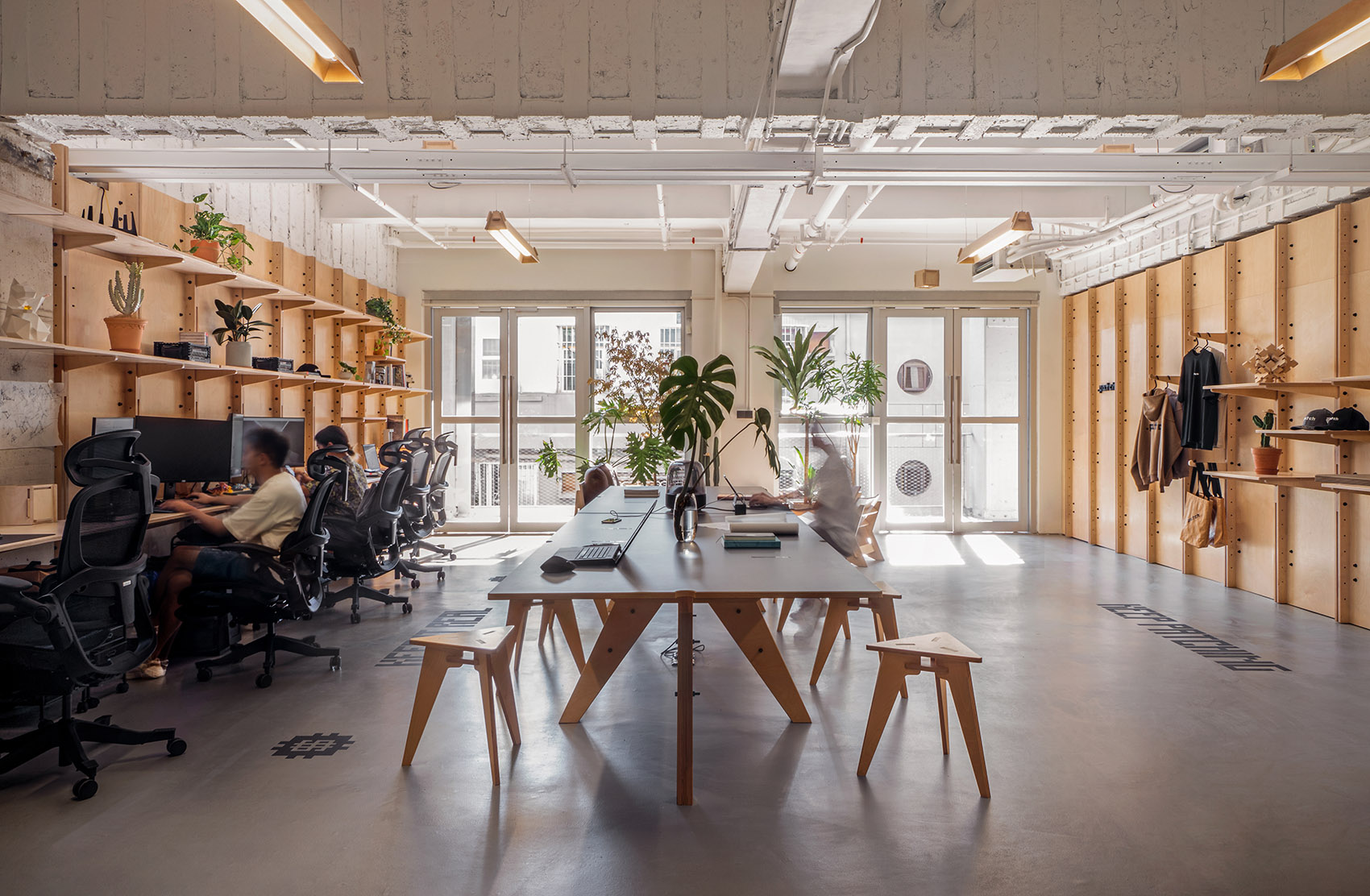

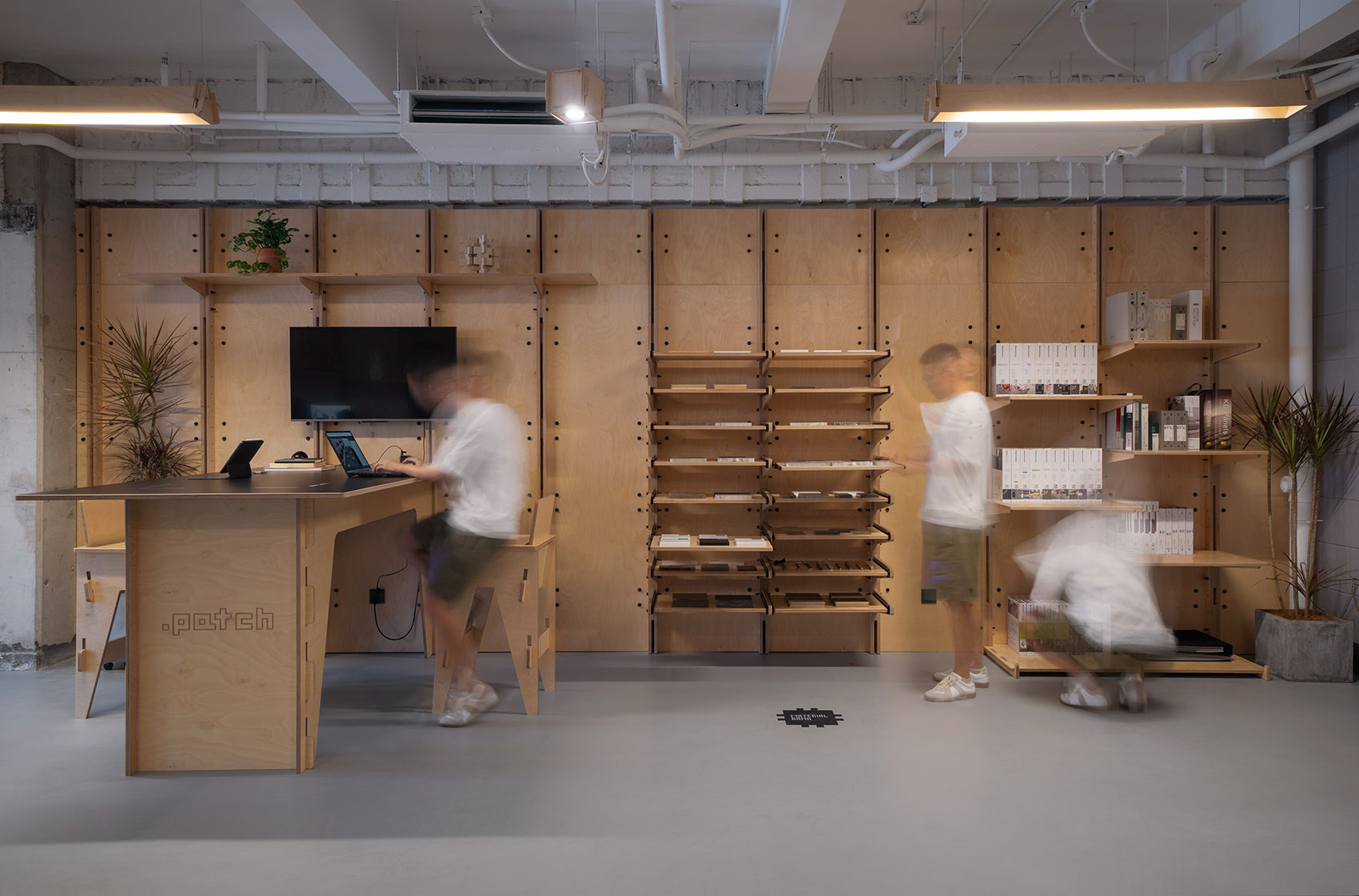

∇ 豐富多變的辦公空間

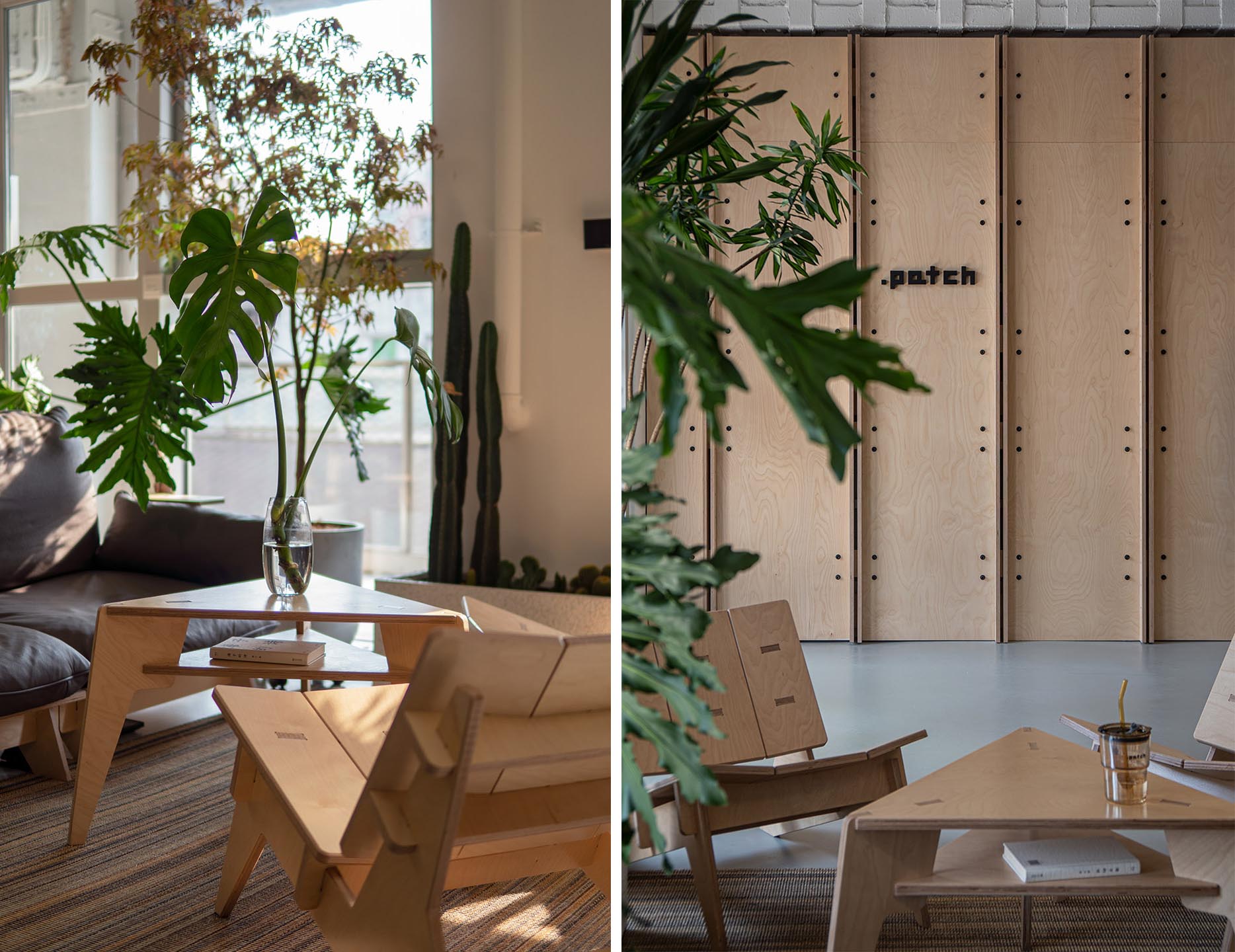

家具全部采用榫卯結構,並且為模塊化設計,可進行組合拚接以及多樣化配件的選搭。
以此係統為基礎,我們會持續研發更多的模塊以適配不同的空間需求,繼續探索在辦公,商業,新零售等領域的實際應用。

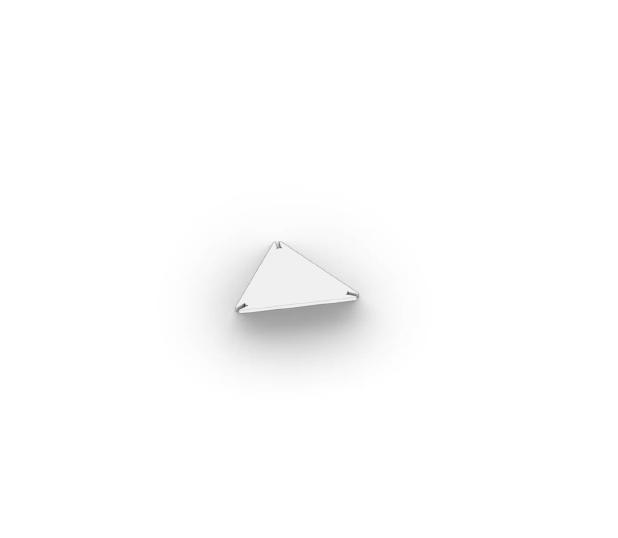

∇ 家具圖解
項目信息
項目地址:深圳,廣東,中國
建築麵積:186m²
使用麵積:116m²
室內設計:.patchStudio
主持設計師:張國梁
項目團隊:萬向隆 呂燁文 戈靖
攝影:.patchStudio
設計周期:2022.3-2022.4
建設周期:2022.5-2022.6
